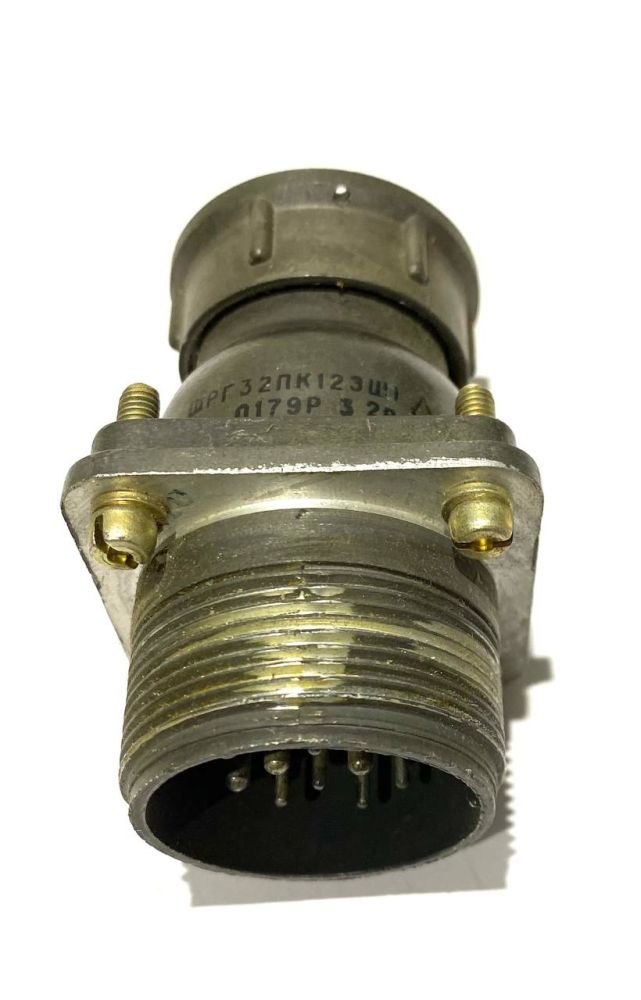

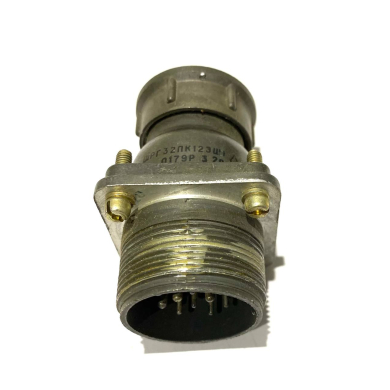

Вилка приборная ШРГ32ПК12ЭШ1 (1979г.)

Назначение и описание.
Соединители ШРГ предназначены для монтажа с экранированными или неэкранированными кабелями (проводами) в электрических цепях постоянного и переменного (частотой до 3 МГц) токов при напряжении до 850 В (амплитудное значение). Разъемы ШРГ предназначены для внутреннего и наружного (при защите потребителем от пыли и воды) применения в климатическом исполнении УХЛ в соответствии с техническими условиями НКЦС.434410.504 ТУ (НКЦС.434410.111 ТУ).

Соединители состоят из блочной (приборной) вилки.
Блочная вилка соединителя изготавливается без патрубка или с прямым патрубком.
Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная. Покрытие контактов - серебро или никель. Метод монтажа - пайка.
Соединители предназначены для монтажа с экранированными или неэкранированными кабелями (проводами) по виду концевой гайки патрубка.

Разъемы ШРГ по НКЦС.434410.504 ТУ (НКЦС.434410.111 ТУ) взаимосочленяемы с соединителями:
- ШР по ГЕО.364.107 ТУ
- 2РТ-А по ГЕО.364.118 ТУ
- 2РТТ по ГЕО.364.120 ТУ (АШДК.434410.060 ТУ)
- ШРГ по ГЕО.364.108 ТУ и бРО.364.040 ТУ

Расшифровка условного обозначения ПРИБОРНОЙ (БЛОЧНОЙ) ЧАСТИ.
ШРГ32ПК12ЭШ1

ШРГ - Тип соединителя
32 - Условный размер корпуса
ПК (П, ПК) - Конструктивное исполнение приборной части:
П - без патрубка
ПК - с прямым патрубком
12 - Количество контактов
Э (Э, Н) - Вид гайки патрубка: Э-для экранированного кабеля, Н-для неэкранированного кабеля.
Ш - Вид контактов: Ш-вилка
1 - Обозначение сочетания контактов (количество и диаметр контактов зависит от вида разъема):
1 - двенадцать контактов (шесть контактов Ø 1,5 мм, шесть контактов Ø 2,5 мм)
Н - Покрытие контактов никелем (отсутствие буквы - покрытие контактов серебром)

Общие технические характеристики разъемов типа ШРГ32
