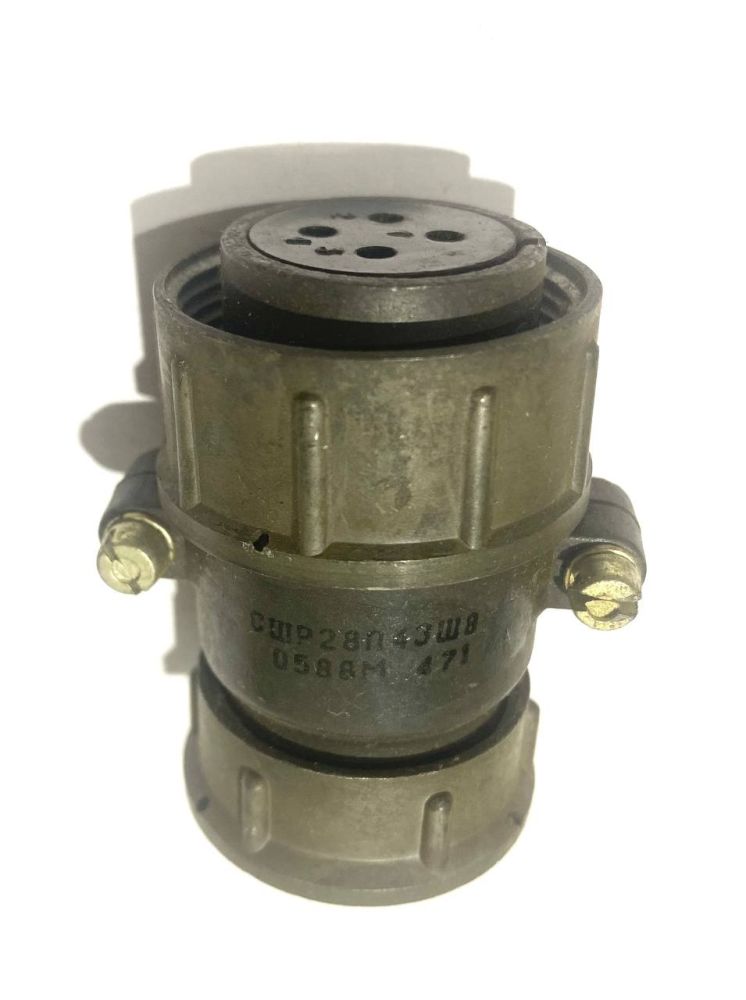

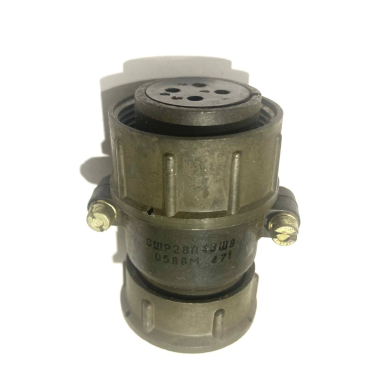

розетка кабельная СШР28П4ЭШ8 (1988г.)
info@speckip.ru
СШР28П4ЭШ8 розетка кабельная с прямым патрубком и гайкой для экранированного кабеля Соединитель СШР28П4ЭШ8 цилиндрический низкочастотный негерметичный для объемного монтажа с резьбовой фиксацией сочлененного положения.
Предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение).
Используется для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Соединители СШР изготавливают одного типа, 8 типономиналов, 48 типоконструкций.
Соединители состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как блочными (приборными), так и кабельными.
Блочная часть соединителей изготавливается без патрубков, кабельная часть с прямым или угловым патрубком.
Сочленение соединителей резьбовое, поляризация корпусов одношпоночная. Предназначены для внутреннего монтажа экранированным кабелем. Покрытие контактов - серебро. Подсоединение проводов к хвостовикам контактов - методом пайки.
