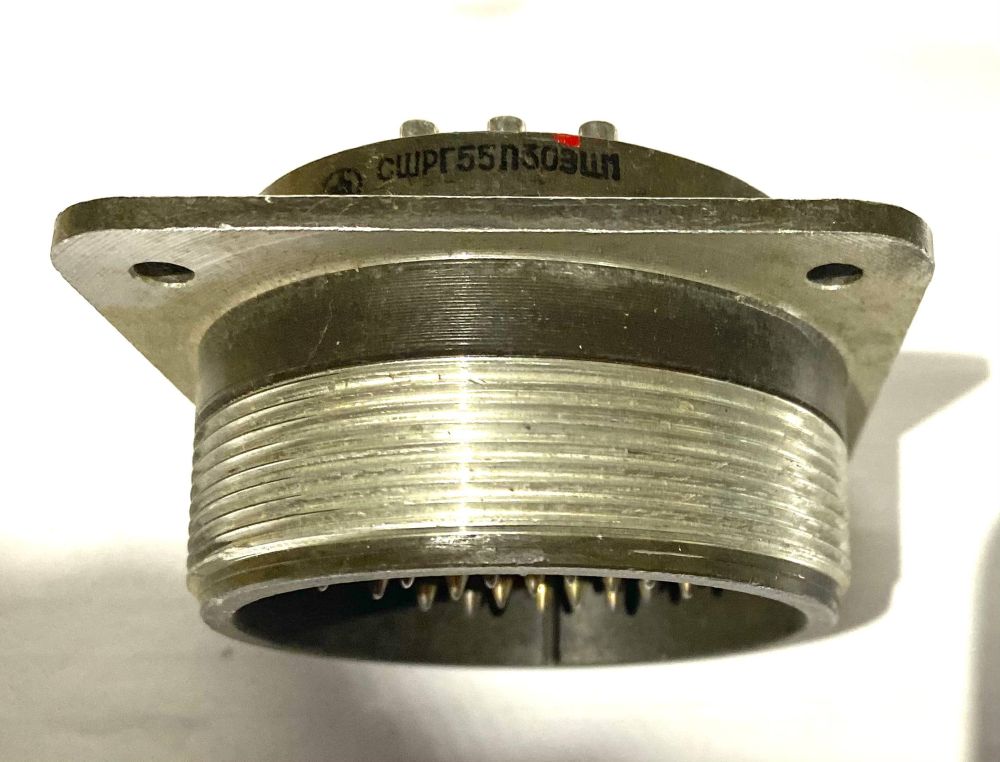

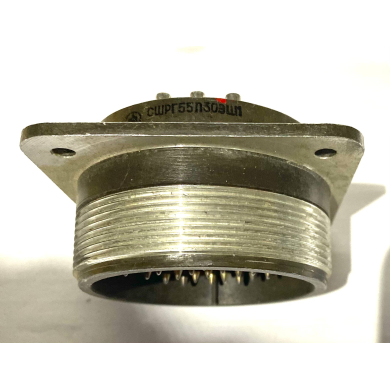

Вилка блочная СШРГ55П30ЭШ1 (1987г.)

Соединитель СШРГ55П30ЭШ1 цилиндрический низкочастотный предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В.
Соединители состоят из двух частей: вилки и розетки.
Негерметичные соединители СШР состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как блочными (приборными), так и кабельными. Герметичные соединители СШРГ состоят из двух частей: вилки и розетки. Вилки и розетки могут быть только приборными.
Блочная (приборная) часть соединителей изготавливается без патрубков, кабельная часть с прямым или угловым патрубком.
Сочленение соединителей ― резьбовое, поляризация корпусов одношпоночная.
Покрытие контактов ― серебро, никель. Метод монтажа ― пайка.
Соединители поставляются по техническим условиям:
- СШР по АСЛР.434410.019ТУ (ВП), АШДК.434410.079ТУ (ОТК)
- СШРГ по АСЛР.434410.017ТУ (ВП), АШДК.434410.086ТУ (ОТК)
Вилки и розетки взаимосочленяемы с розетками (вилками) СШР и СШРГ, выпускаемыми по техническим условиям ГЕ0.364.107ТУ и
ГЕ0.364.108ТУ соответственно.

Структура условного обозначения: СШРГ55П30ЭШ1
СШРГ ― тип соединителя;
55 ― условный размер корпуса;
П ― конструктивное исполнение:
для приборной части: П ― без патрубка;
для кабельной части: П ― с прямым патрубком; У ― с угловым патрубком;
30 ― количество контактов;
Э ― вид гайки патрубка: Э ― для экранированного кабеля;
Ш ― вид контактов:
для приборной части: Г ― розетка, Ш ― вилка;
для кабельной части: Ш ― розетка, Г ― вилка;
1 ― обозначение сочетания контактов (условное число);
Н - покрытие никель.
