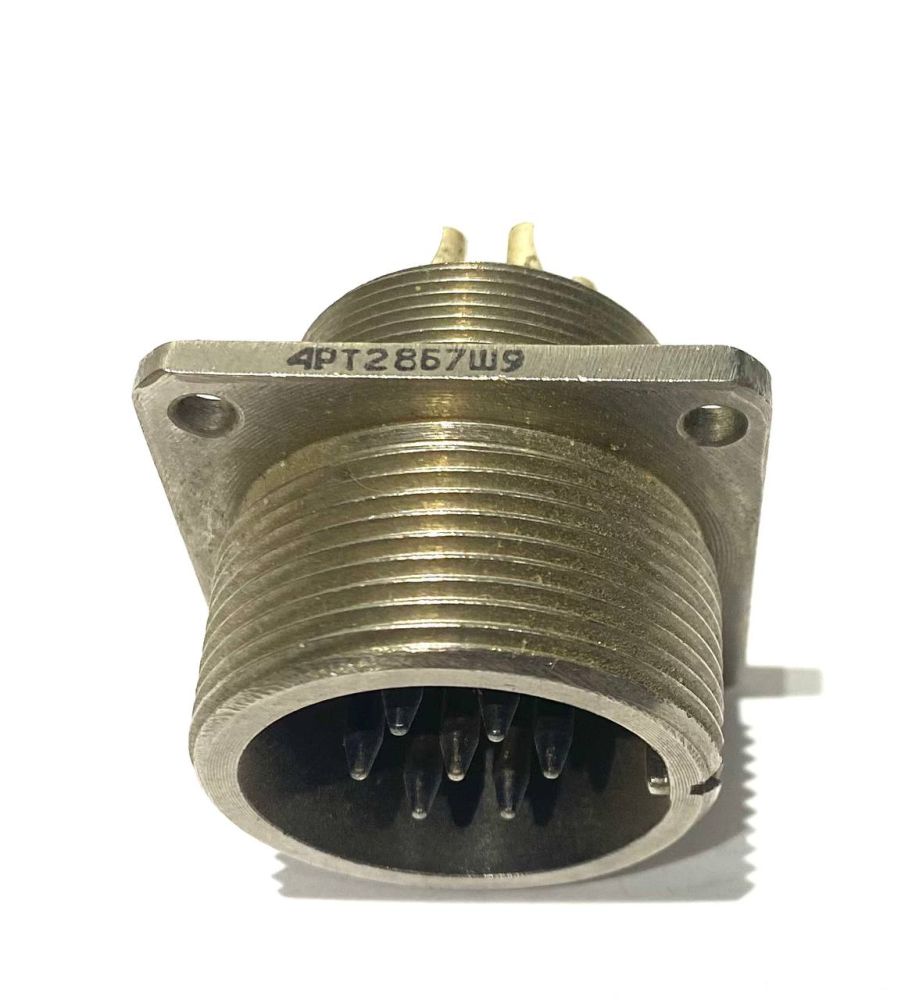

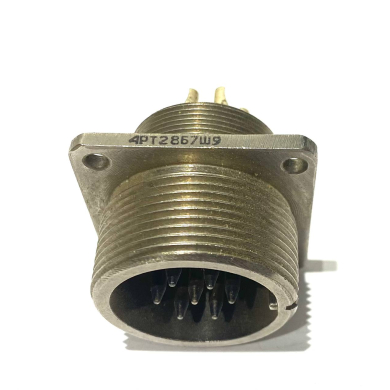

Вилка приборная 4РТ28Б7Ш9 (1979г.)

Назначение и описание.
Соединитель 4РТ28Б7Ш9 цилиндрический низкочастотный малогабаритный с резьбовой фиксацией сочлененного положения предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Используется для соединения и разъединения электрических цепей в узлах и блоках электронной аппаратуры специального и общего назначения.
Соединитель 4РТ изготавливают одного типа,   6 типономиналов, 26 типоконструкций.
Состоят из блочной (приборной) вилки и кабельной розетки.
Вилки изготавливаются без патрубка или с прямым патрубком, розетки с прямым патрубком.
Предназначены для монтажа экранированными или неэкранированными кабелями (проводами).
Сочленение соединителей резьбовое, поляризация корпусов одношпоночная.
Подсоединение проводов к хвостовикам контактов методом пайки.
Покрытие контактов - серебро.
Соединители 4РТ изготавливаются для внутреннего монтажа в климатическом   исполнении УХЛ.

Расшифровка условного обозначения 4РТ28Б7Ш9
4РТ - тип соединителя;
28 - условный размер корпуса;
Б - вид корпуса: Б - блочный, К - кабельный;
П - вид патрубка: П - прямой;
Н - вид гайки патрубка: Э - для экранированного кабеля, Н - для неэкранированного кабеля;
7 - количество контактов;
Ш - часть соединителя: Ш - вилка, Г - розетка;
9 - обозначение сочетания контактов - условное число;
С - специальный патрубок;
М - модернизированный вариант.

Общие технические характеристики разъемов типа 4РТ28Б7Ш9
