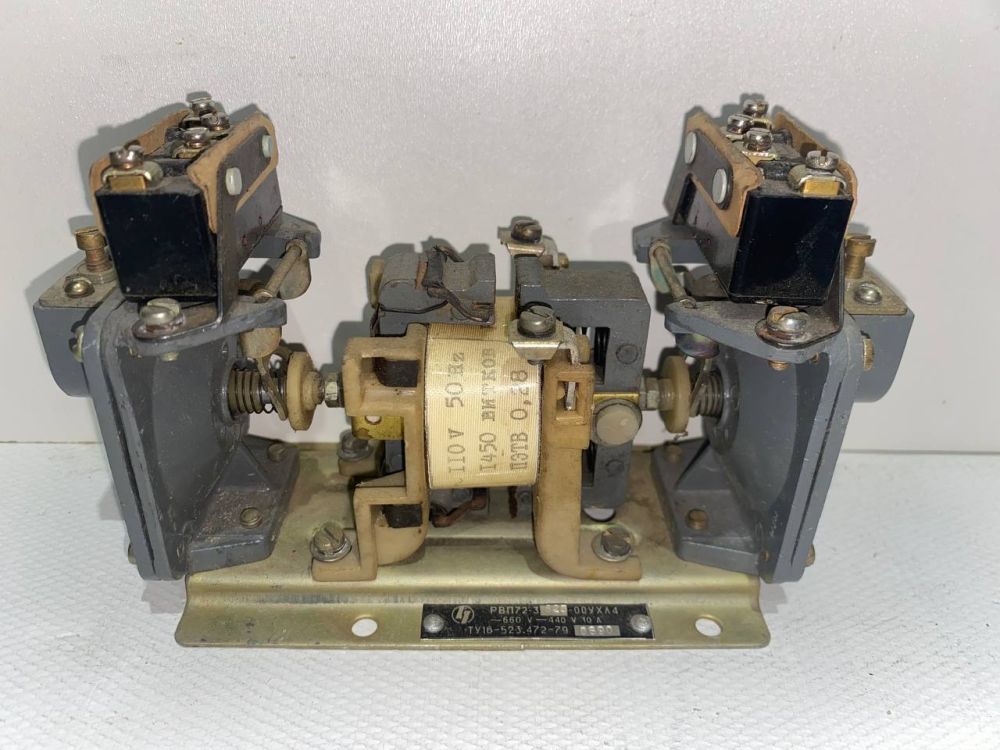

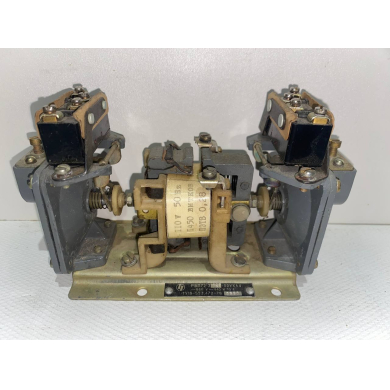

Реле времени пневматическое РВП 72-3323

Реле времени пневматическое РВП-72 3121-00 220В с одной пневматической приставкой с началом отсчета выдержки времени после подачи напряжения питания на электромагнитный привод и дополнительными контактами (1 замыкающий + 1 размыкающий), срабатывающими без выдержки времени.

Состоит из пневматической приставки выдержки времени, имеющей контакты с временной задержкой, и электромагнитного привода, собранных на общем основании. Реле РВП-72 предназначено для передачи команд из одной электрической цепи в другую с определенными, предварительно установленными, выдержками времени в диапазоне от 0,4 до 180 секунд.

Выпускаются с несколькими контактными группами, с сочетанием замыкающих и размыкающих контактов.
Реле РВП-72 имеет пять типоисполнений:
- РВП-72-3121 - с одной пневматической приставкой с началом отсчета выдержки времени после подачи напряжения питания на электромагнитный привод;
- РВП-72-3122 - с одной пневматической приставкой с началом отсчета выдержки времени после снятия напряжения питания с электромагнитного привода;
- РВП-72-3221 - с одной пневматической приставкой с началом отсчета выдержки времени после подачи напряжения питания на электромагнитный привод и дополнительными контактами (1 замыкающий + 1 размыкающий), срабатывающими без выдержки времени;
- РВП-72-3222 - с одной пневматической приставкой с началом отсчета выдержки времени после снятия напряжения питания с электромагнитного привода и дополнительными контактами (1 замыкающий + 1 размыкающий), срабатывающими без выдержки времени;
- РВП-72-3323 - с двумя пневматическими приставками, с началом отсчета выдержки времени после подачи и снятия напряжения питания с электромагнитного привода.

Используются для работы в составе электронных схем управления коммутацией в оборудовании общего назначения. Катушка реле выполняется на одно из номинальных напряжений: 12, 24, 36, 110, 115, 127, 220, 230, 240, 380, 400, 415, 440, 500, 550 и 660В переменного тока частотой 50 и 60Гц. Номинальный коммутируемый ток исполнительных контактов - 16 А.
Вид климатического исполнения - «УХЛ», «О»
категория размещения «4» по ГОСТ 15150-69.
Категория качества: «ОТК».
Технические условия: ТУ16-90 ИГЛТ.647452.004ТУ.

Технические и эксплуатационные характеристики реле времени РВП-72:
• Диапазон регулируемых выдержек времени, c ...... 0.4-180;
• Номинальный ток исполнительных контактов, А ...... 16;
• Потребляемая мощность, В.А, не более ...... 30;
• Время возврата, с, не более ...... 0.4;
• Время подготовки реле, с, не более ...... 2;
• Разброс выдержки времени реле, %, не более ...... ±10;
• Дополнительная погрешность от старения, %, не более ...... ±30;
• Дополнительная погрешность, обусловленная изменением температуры, % от уставки, не более ...... ±40;
• Механическая износостойкость, млн. циклов, не менее ...... 10;
• Коммутационная износостойкость, млн. циклов, не менее ...... 1.6;
• Масса, кг, не более ...... 1,2.
