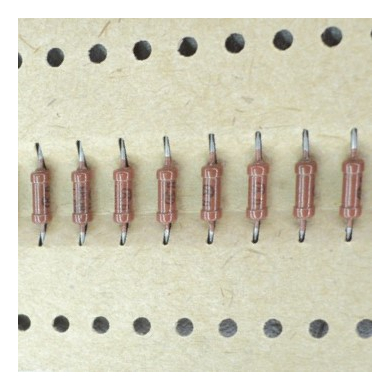

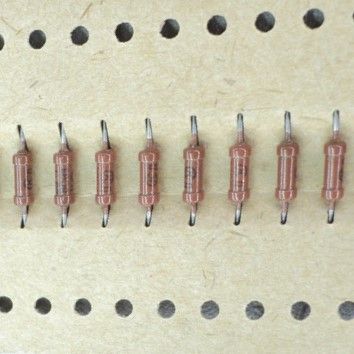

C2–29B–0,5, 5,62 Ом ±1,0 %, 1,0–Б (1983)

Артикул:

Стоимость доставки: курьером от 500 руб. (доступен самовывоз)

Цена с НДС требует уточнения у менеджера

Наличие: на складе в Ярославле

Акция: купить со скидкой: +7 (4852) 45-80-64
info@speckip.ru

5 руб.

Характеристики

1. Тип и назначение

C2–29B — это постоянный непроволочный резистор прецизионного типа с тонкоплёночной технологией. Предназначен для работы в электрических цепях:

Используется для навесного монтажа. Производится в климатическом исполнении «В» (всеклиматическое).

2. Основные характеристики

Диапазон рабочих температур: от –60 °C до +155 °C.
Минимальная наработка: 25 000 часов.
Уровень шумов: от 0,5 до 5,0 мкВ/В (зависит от диапазона номинальных сопротивлений).
Температура перегрева (максимальная): не более 70 °C.
Допускаемое отклонение от номинального сопротивления: ±0,05%; ±0,1%; ±0,25%; ±0,5%; ±1,0%.
Предельное рабочее напряжение: зависит от мощности рассеяния (от 150 В до 750 В и более).

3. Мощность рассеяния и номинальные сопротивления

Резисторы выпускаются с разной номинальной мощностью (Вт) и диапазоном сопротивлений (Ом):

Мощность (Вт)	Диапазон номинальных сопротивлений	Предельное рабочее напряжение (В)
0,062	10 Ом – 511 кОм	150
0,125	1 Ом – 1 МОм	200
0,25	1 Ом – 2,21 МОм	350
0,5М	1 Ом – 3,01 МОм	500
1,0	1 Ом – 8,56 МОм	750
2,0	1 Ом – 20 МОм	—

4. Группы по температурному коэффициенту сопротивления (ТКС)

В зависимости от допускаемого отклонения сопротивления, резисторы делятся на группы по ТКС:

5. Габаритные размеры

Размеры зависят от модификации:

6. Импульсные характеристики

7. Особенности

Изолированное и неизолированное исполнение.
Высокая точность: благодаря тонкоплёночной технологии и прецизионному изготовлению.
Устойчивость к влажности: относительная влажность до 98% при температуре +35 °C.
Механическая прочность: выдерживает синусоидальную вибрацию, изменение температуры, повышенную влажность.
Теплостойкость при пайке: (260 ± 5) °C в течение (5 ± 1) с.

8. Технические условия

Производится по ТУ:

9. Производитель

Один из производителей — ЗАО «Резистор-НН» ().

10. Пример условного обозначения

Резистор С2–29В–0.125–110 кОм ±1%–1,0–А ОЖО.467.099 ТУ, где:
