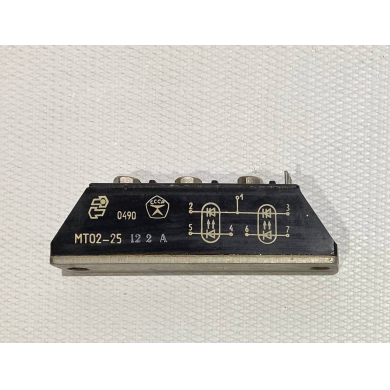

МТО2-25-12 силовой модуль (1990г.)

Модуль МТО2-25-12 оптотиристорный низкочастотный состоящий из двух бескорпусных последовательно соединенных кремниевых диффузионных p-n-p-n оптотиристоров, включённых по полумостовой схеме.

Предназначен для работы в силовых цепях постоянного и переменного токов частотой до 500 Гц и силе тока не более 25 А, требующих гальваническую развязку между силовой цепью и цепью управления.

Оптотиристорный модуль МТО2-25-12 применяется в помехоустойчивых схемах автоматики, бесконтактных коммутационных и регулирующих устройствах, для контроля и управления температурой, в системах управления электродвигателями и в другом электротехническом оборудовании общего назначения. Модуль герметизирован в пластмассовом корпусе прижимной конструкции и устанавливается с помощью винтов через сквозные крепежные отверстия в корпусе. Отвод тепла осуществляется через керамический изолятор из нитрида алюминия  и металлическое основание.

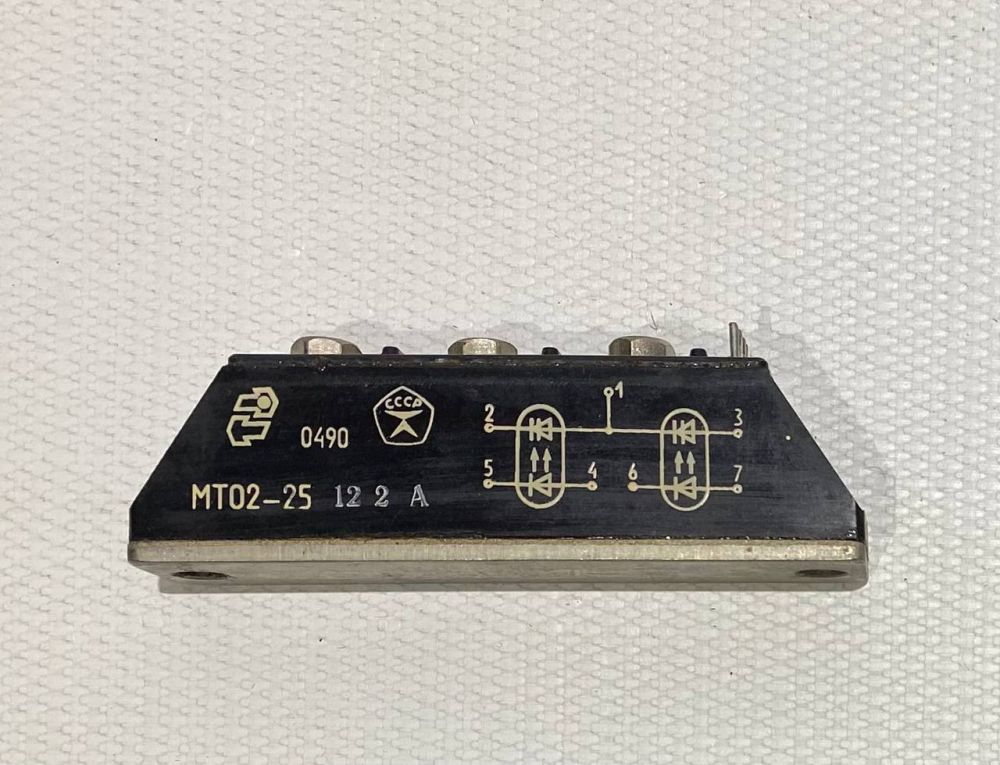

Обозначение типономинала и схемы соединения оптотиристоров приводится на корпусе. Тип корпуса: MTD1. Охлаждение воздушное естественное или принудительное.

Тип применяемого охладителя: О24, О34, О55. Модуль оптотиристорный МТО2-25 выпускается в климатических исполнениях «УХЛ» категории размещения «4» по ГОСТ 15150-69.

Допускает эксплуатацию при температуре окружающей среды от -60 до +50 °С. Габаритные размеры оптотиристорного модуля:    - длина  - 92 мм;    - высота - 30 мм;    - ширина - 20 мм. Масса не более 200 г. Категория качества: «ОТК».
