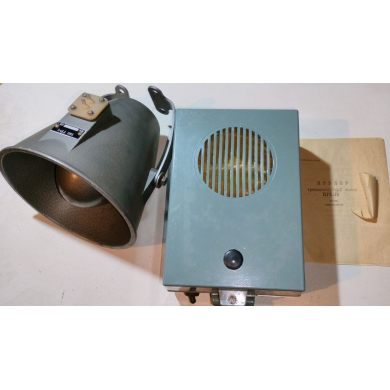

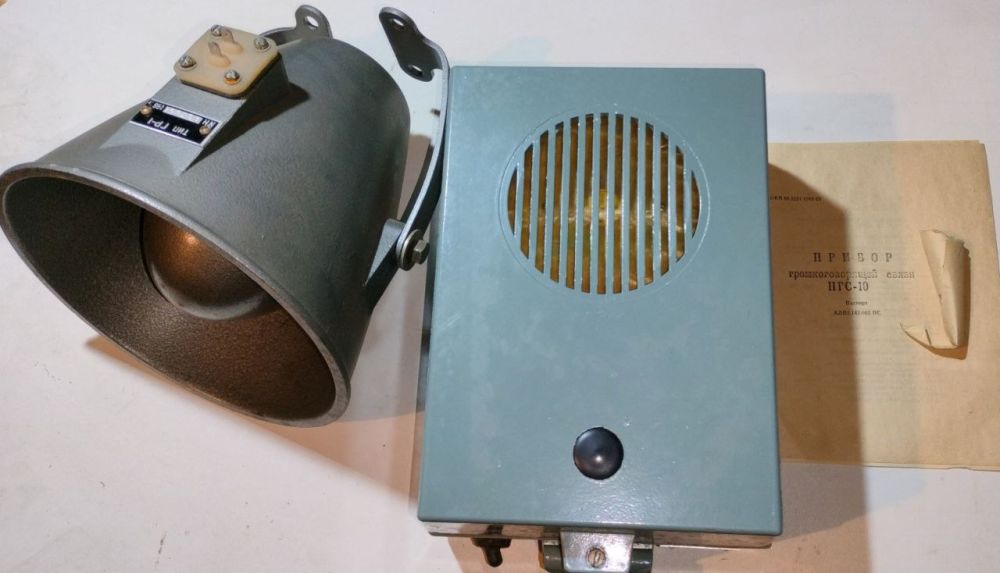

Прибор громкоговорящей связи ПГС-10

Прибор громкоговорящей связи ПГС-10 предназначен для оперативной громкоговорящей симплексной связи между производственными объектами в условиях умеренного климата (исполнение и категория размещения У2 по ГОСТ 15150-69), но для работы при температурах от минус 20 до плюс 40°С и относительной влажности от 30 до 80 %, и тропического климата (исполнение и категория размещения Т2 по ГОСТ 15150-69).

Устройство:
Прибор имеет унифицированный корпус, шарнирно соединенный с крышкой. Корпус и крышка прибора выполнены из алюминиевого сплава методом литья под давлением. Согласно электрической схеме прибор состоит из усилителя приема, усилителя передачи, блока питания и громкоговорителя. Линейный трансформатор является общим для обоих усилителей.Усилитель приема состоит из линейного трансформатора, каскада предварительного усиления на транзисторе, согласующего трансформатора, двухтактного усилителя мощности, собранного на транзисторах по схеме с общим коллектором, и выходного трансформатора. Схема оконечного каскада с общим коллектором позволила в качестве радиаторов использовать корпус прибора, уменьшив этим самым его габариты. Усилитель нагружен динамическим рупорным громкоговорителем 10 ГР -35У1
